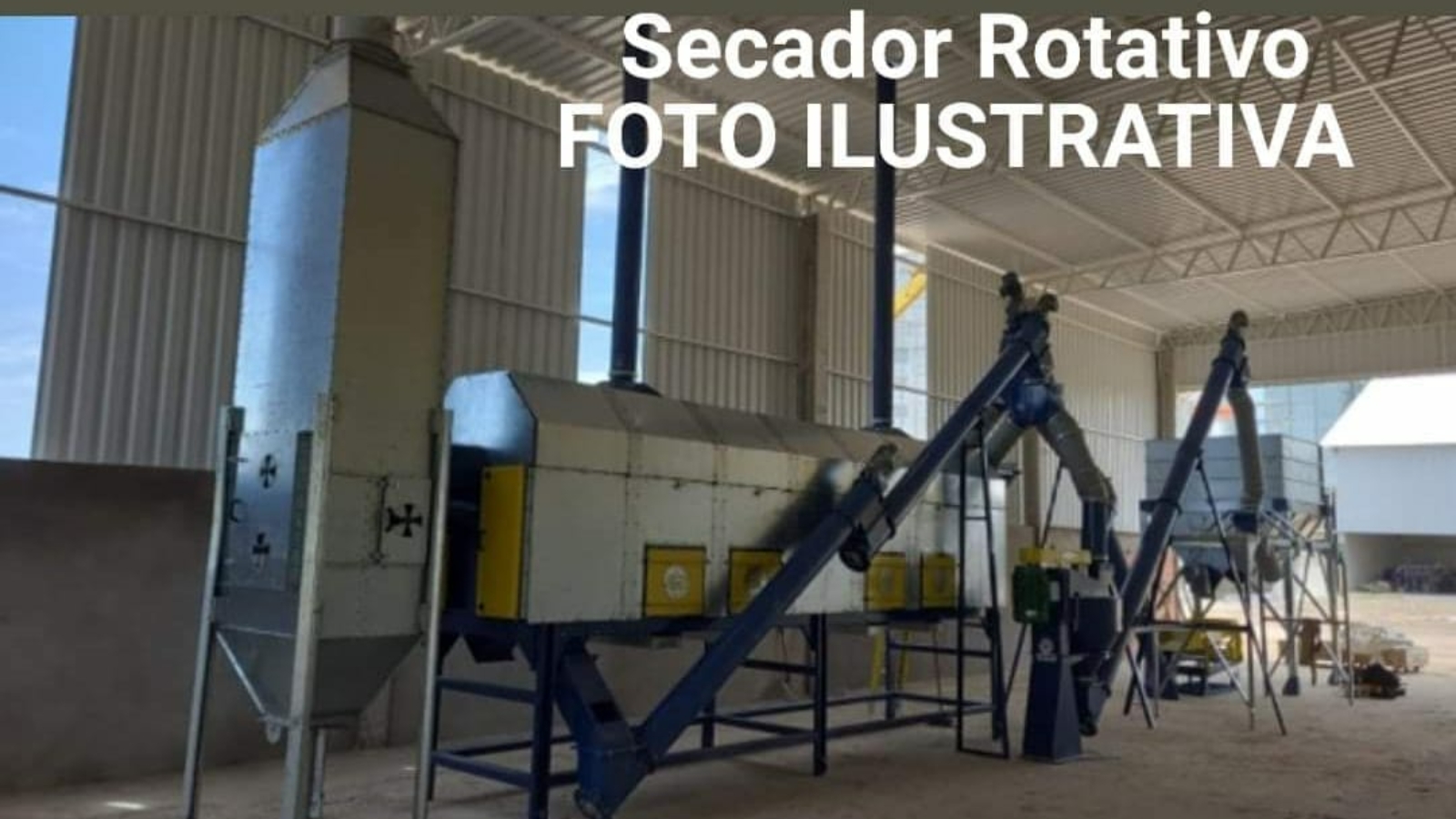

Unidade de Secagem de Resíduo Secador Rotativo

Capacidade aproximada: 900 à 1200 kg/h

TULHA MET COM CHUPIM 4,6M³
Utilizada para depósito de resíduos para alimentar secador (SR)
TULHA METÁLICA ELEVADA 4,6 M³ com chupim para retirada do produto.
MAQ CAPTAR METAIS
Utilizada para captar objetos estranhos metálicos para evitar dano no triturador.
MÁQUINA DE CAPTAR METAIS para unidade secadora de resíduos;
Dados:
Potência: 1,0 cv;
Dimensões principais:
Comprimento total: 2,34 m;
Altura total: 1,5 m;
Largura: 0,83 m;
CHUPIM ABAST SR950
Equipamento para transportar o resíduo da MAQ CAPTAR METAIS até SECADOR (SR)
TRANSPORTADOR TIPO CHUPIM de abastecimento do secador de resíduos SR 950;
Dados:
Potência: 1,5 cv;
Diâmetro: Ø240 mm;
Comprimento: 4,8 m;
CHUPIM RETORNO SR950
Equipamento para transportar o resíduo na saída do secador direcionando o repasse ou alimentar o triturador.
TRANSPORTADOR HELICOIDAL TIPO CHUPIM de retorno do secador de resíduos SR 950;
Dados:
Potência: 3,0 cv;
Diâmetro: Ø240 mm;
Comprimento: 7,0 m;
SECADOR ROTATIVO destinado à secagem de diversos tipos de resíduos. Seu funcionamento ocorre mediante a aplicação de calor sob condições controladas, sendo um processo indireto, onde o produto não entra em contato com a fumaça. Fabricado em chapa galvanizada NBR 7008

Capacidade aproximada: 900 à 1200 kg/h – 18 para 13% – Resíduo soja/milho. Obs.: A capacidade pode sofrer alterações dependendo do tipo de impureza e da umidade.
O secador é composto de:

Fornalha com estruturas em perfís de aço e revestimento interno de tijolos refratários;
Moega de abastecimento com escada de acesso;
Decantador de pó, destinado para o ensaque de poeira e partículas.
Dados:
Potência instalada
Exaustor: 1,0 CV – 4 PÓLOS;
Cilindro: 2,0 CV – 6 PÓLOS;
Dimensões principais:
Comprimento total: 7,9 m;
Altura total com chaminé: 6,8 m;
Largura: 1,26 m;
CHUPIM ENSAQUE 320 3,5M
Equipamento para transportar o resíduo na saída do triturador até ensaque BIG BAG.
TRANSPORTADOR HELICOIDAL TIPO CHUPIM para cereais, modelo THJS-320 com suporte para saco big bag
Dados:
Potência: 2,0 cv;
Diâmetro: Ø320 mm;
Comprimento: 3,5 m;
CANALIZAÇÕES /ACESSÓRIOS
Periféricos para fazer a interligação dos fluxos
CONJUNTO CANALIZAÇÕES /ACESSÓRIOS:
01 UN BIFURCADA 90° Ø240 2,65MM ASTM A36
02 UN CURVA FUNDIDA 30º Ø240
08 UN PRESILHA Ø240
01 UN SUPORTE SACO BIG BAG
01 UN SUP CHUPIM RET SEC ROT R 2013
01 UN MOEGA ESP ABAST CHUPIM Ø240 MM
01 UN CONJ CAPT VAPOR
01 UN KIT DECANTADOR DE PO VENT Ø355
01 UN CONJ VENT SEC ROTATIVO R 2012 (SEM MOTOR)
01 UN CONJ SEG 2000 CHAMINE CICLONE SEC ROTATIVO R 2014
02 UN CONJ CHAMINE SR-950 SR-650
08 UN PRESILHA Ø200
03 UN CONJ SOLD CANO LIG 72
